Υπολογισμός διατομής καλωδίου με βάση το πρότυπο ΕΛΟΤ HD-381

Bήμα 1: Εύρεση αριθμού στήλης

Είδος καλωδίου

Τοποθέτηση

Περίβλημα

Μόνωση

Κύκλωμα:

Μόνωση	Πλήθος φορτιζόμενων αγωγών	Μονωμένοι αγωγοί σε σωλήνα		Πολυπολικό καλώδιο
		Μονωμένοι αγωγοί σε σωλήνα		Γυμνό		Σε Σωλήνα
		Εντοιχισμένο	Επιτοίχιο	Εντοιχισμένο	Επιτοίχιο	Εντοιχισμένο	Επιτοίχιο
PVC	2	3	5	3	6	2	4
PVC	3	2	4	2	5	1	3
EPR ή XLPE	2	5	9	6	9	5	8
EPR ή XLPE	3	5	7	5	8	4	6

Bήμα 2: Συντελεστές.

Θερμοκρασία Περιβάλλοντος

Θερμοκρασία Περιβάλλοντος ^oC	Μόνωση
Θερμοκρασία Περιβάλλοντος ^oC	PVC	EPR ή XLPE
10	1,22	1,15
15	1,17	1,12
20	1,12	1,08
25	1,06	1,04
30	1	1
35	0,94	0,96
40	0,87	0,91
45	0,79	0,87
50	0,71	0,82
55	0,61	0,76
60	0,50	0,71
65	-	0,65
70	-	0,58
75	-	0,50
80	-	0,41

Τρόπος τοποθέτησης αγωγού

1

-Ελεύθερα στον αέρα ή
-επάνω στην επιφάνεια δοµικού υλικού ή
-επιτοίχια γυµνά ή σε σωλήνα ή
-εντοιχισµένα γυµνά ή σε σωλήνα

2

Σε απλή στρώση, σε επαφή µε τοίχο ή µε δάπεδο ή επάνω σε συµπαγή φορέα καλωδίων

3

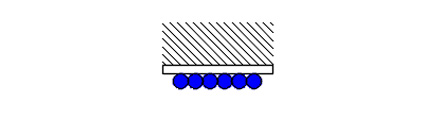

Σε απλή στρώση, στερεωµένη απευθείας κάτω από οροφή

Αριθμός Κυκλωμάτων

Τρόπος Τοποθέτησης	Αριθμός Κυκλωμάτων
	1	2	3	4	5	6	7	8	9	12	16	20
1	1,00	0,80	0,70	0,65	0,60	0,57	0,54	0,52	0,50	0,45	0,41	0,38
2	1,00	0,85	0,79	0,75	0,73	0,72	0,72	0,71	0,70	0,70	0,70	0,70
3	0,95	0,81	0,72	0,68	0,66	0,64	0,63	0,62	0,61	0,61	0,61	0,61

Bήμα 3: Εύρεση διατομής.

Υλικό αγωγού

Ισχύς αγωγού(Watt)

Συντ/ης Ισχύος(cosΦ)

Ένταση ρεύματος:

Χαλκός	mm²	1	2	3	4	5	6	7	8	9	Διορθωμένες Τιμές στήλης
	1,5	13	13,5	14,5	15,5	17	19	20	22	23
	2,5	17,5	18	19,5	21	23	26	28	30	31
	4	23	24	26	28	31	35	37	40	42
	6	29	31	34	36	40	44	48	51	54
	10	39	42	46	50	54	60	66	69	75
	16	52	56	61	68	73	80	88	91	100
	25	68	73	80	89	95	105	117	119	133
	35	83	89	99	109	117	128	144	146	164
	50	99	108	118	130	141	154	175	175	198
	70	125	136	149	164	179	194	222	221	253
	95	150	164	179	197	216	233	269	265	306
	120	172	188	206	227	249	268	312	305	354
	150	196	216	240	259	285	318	-	371	441
	185	223	245	273	295	324	362	-	424	506
	240	261	286	321	346	380	424	-	500	599
	300	298	328	367	396	435	486	-	576	693
Αλουμίνιο	16	41	43	48	53	58	64	71	72	9
	25	53	57	62	70	73	84	93	90	101
	35	65	70	77	86	90	103	116	112	126
	50	78	84	92	104	110	124	140	136	154
	70	98	107	116	131	140	156	179	174	198
	95	118	129	139	157	170	188	217	211	241
	120	135	149	160	180	197	216	251	245	280
	150	155	170	189	206	226	253	-	283	324
	185	176	194	215	233	256	288	-	323	371
	240	207	227	252	273	300	338	-	382	439
	300	237	261	289	313	344	387	-	440	508
